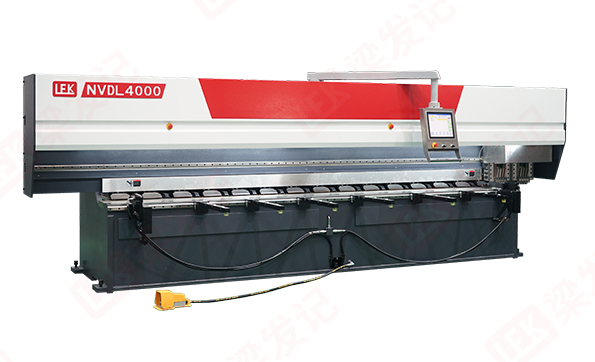

NVDL-4000

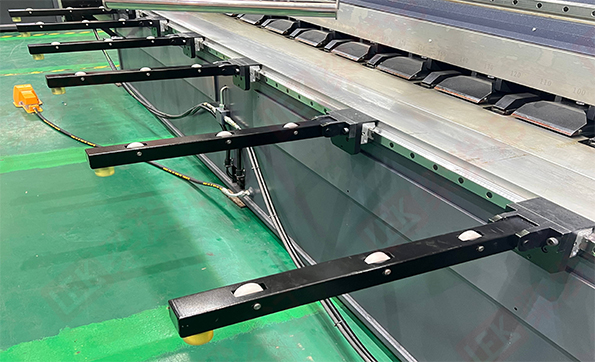

本机机架采用钢板焊接而成，经过高温回火处理，消除内应力，防止机身变形 高硬度台面，经过整体热处理，再经精密研磨而成 采用进口高精度齿轮齿条、直线导轨、高精度减速机及高速伺服马达等配合传动 机器工作台面配有滚珠，有利于板材的保护
咨询热线
400-830-6398

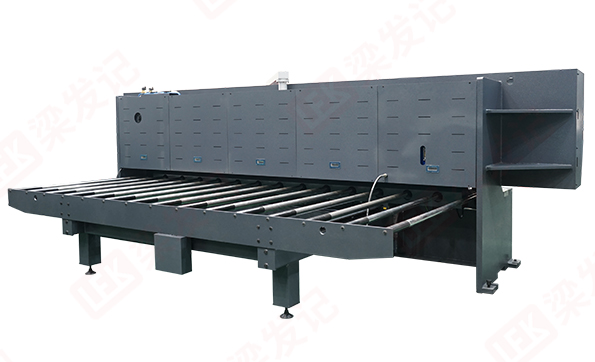

机架结构
本机机架采用钢板焊接而成，经过高温回火处理。
高硬度工作台面，经过整体热处理，再经精密研磨而成。

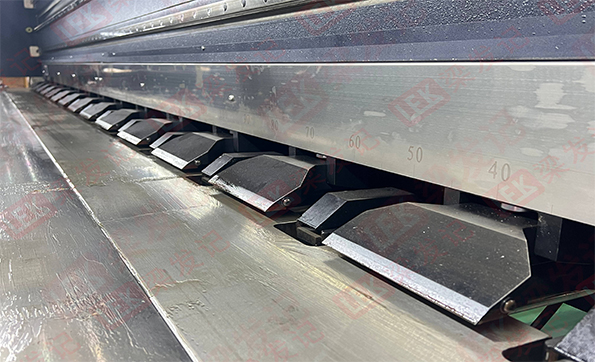

液压式独立板料夹钳
后管位液压式独立板料夹钳液压力度强劲，可以牢固夹紧板料，保证移动送料不松动。

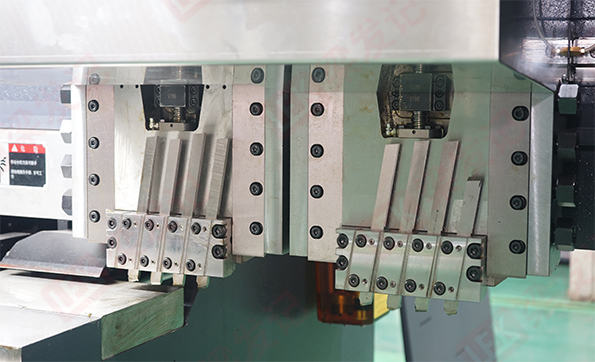

可移动A轴左刀架
A轴左刀架可前后可移动同时刨2条槽，增加加工效率。

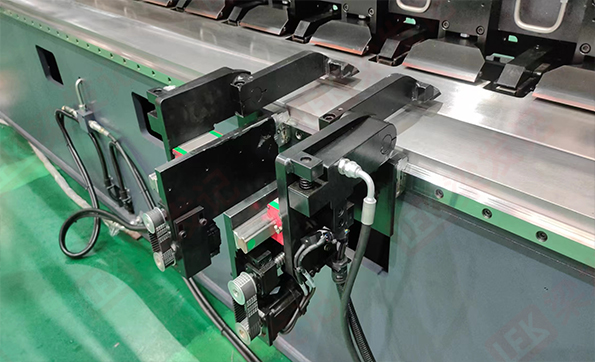

压钳采用液压压紧方式
● C1、C2轴可前后移动，行程100mm；
● 端面配2个压钳，采用伺服电机控制。
技术参数
项目名称 | 型号及参数 | 单位 | |
NVDL-4000双刀架 | |||
可加工板厚度 | 0.5-4 | mm | |
可加工板宽度 | 9-1250 | mm | |
可加工板长度 | 110-4100 | mm | |
刨刀架回程最高可达速度 | 160 | m/min | |
X轴 | 刨槽刀架左右移动行程 | 4100 | mm |
伺服电机功率 | 5.5 | kw | |
Y轴 | 后送料装置有效行程 | 1250 | mm |
后送料装置移动速度 | 150 | mm/s | |
伺服电机功率 | 1.3 | kw | |
Z轴 (Z1,Z2) | 刀架升降最大行程 | 15 | mm |
伺服电机功率 | 0.4X2 | kw | |
A轴 | 左刀排前后移动行程 | 100 | mm |
伺服电机功率 | 0.4 | kw | |
C轴 (C1,C2) | 端面压钳行程 | 100 | mm |
伺服电机功率 | 0.4X2 | kw | |
送料液压夹钳 | 14 | pcs | |
压料液压压钳 | 15 | pcs | |
液压站电机功率(380 V/50HZ) | 2.2 | kw | |
油箱容量 | 80 | L | |
机器重量 | 13000 | kg | |
机器外形尺寸 | 长 | 5900 | mm |
宽 | 2730 | ||
高 | 2050 | ||
*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室，本集团自有产品的检测和实验，仅供参考，最终以实物为准。
应用行业
电柜行业

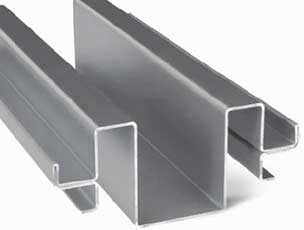

钣金加工
家电行业

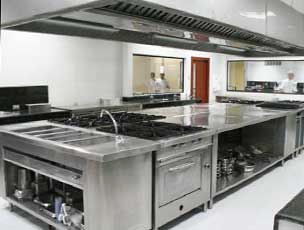

厨具行业

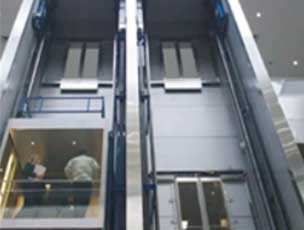

电梯制造业
广告行业

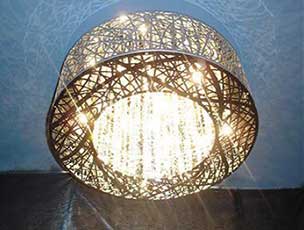

装饰灯饰行业
汽车行业

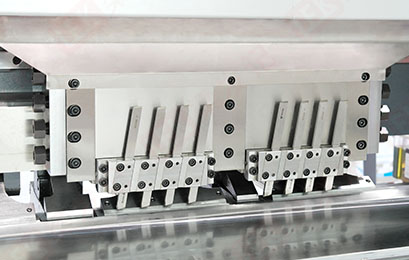

高效率刨槽双刀架

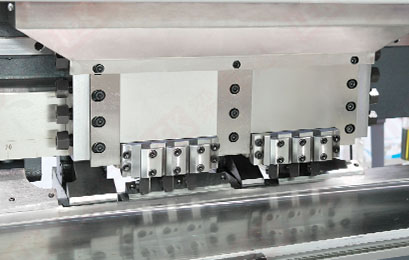

合金刀杆
大触摸屏数控系统
